Un pont thermique se traite avant le chantier, pas après. Une fois l'isolant posé et l'enduit tiré, reprendre une liaison coûte bien plus cher que de l'avoir anticipée pendant le relevé.
Le sujet revient toujours au même endroit. Une bande froide au pied d'un mur, une trace noire dans un angle de plafond, un client qui ne comprend pas pourquoi sa maison isolée reste inconfortable.
Ce guide donne la marche à suivre : repérer une liaison suspecte en visite, la distinguer d'un défaut d'isolation ou d'une fuite d'air, calculer ce qu'elle coûte en watts, puis choisir la bonne correction. Chaque règle citée renvoie au texte officiel.
Qu'est-ce qu'un pont thermique dans un bâtiment ?
Le fascicule Règles Th-Bat consacré aux ponts thermiques, publié par le ministère chargé de la construction, en donne une définition utilisable en visite. C'est une partie de l'enveloppe où la résistance thermique, uniforme par ailleurs, est modifiée de façon sensible : par un matériau de conductivité différente qui pénètre l'enveloppe, par un changement local d'épaisseur, ou par une différence entre surfaces intérieure et extérieure comme aux liaisons.
Deux conséquences suivent. Une déperdition supplémentaire, absente de tout calcul de paroi courante. Et un abaissement de la température de surface côté intérieur, donc un risque de condensation.

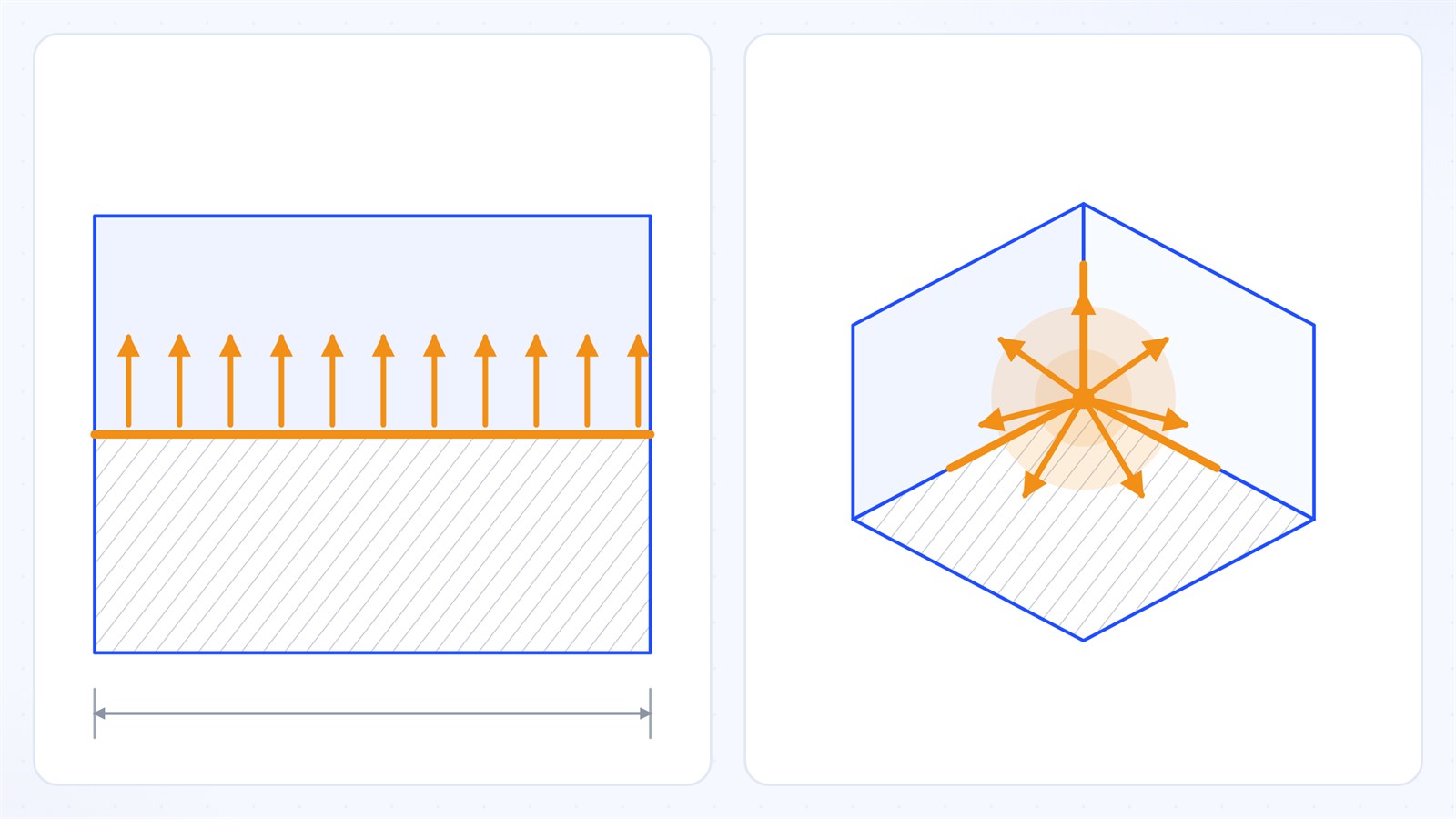

Quelle différence entre U, ψ et χ ?
Ces trois coefficients ne mesurent pas la même chose et ne s'additionnent pas entre eux.
- U décrit une paroi courante, en W/(m².K). Il se multiplie par une surface.
- ψ décrit un pont thermique linéaire, calculé en deux dimensions, en W/(m.K). Il se multiplie par une longueur, celle d'une jonction plancher et mur par exemple.
- χ décrit un pont thermique ponctuel, calculé en trois dimensions, en W/K. Il se compte à l'unité, à la jonction de trois parois par exemple.
Une paroi peut donc afficher un U excellent et rester médiocre une fois posée si ses liaisons ne sont pas traitées. Pour revoir la physique derrière ces échanges, voir les trois modes de propagation de la chaleur.
Quelle différence entre pont thermique, défaut d'isolation et fuite d'air ?
La confusion est fréquente en visite, et elle mène à des devis mal ciblés.
- Le pont thermique est un problème de géométrie. Il existe même quand l'isolant est correctement posé de part et d'autre.
- Le défaut d'isolation est un problème de matériau ou de pose : isolant tassé, absent, humide, mal plaqué.
- La fuite d'air est un problème d'étanchéité : l'air entre par un joint, un passage de réseau, un coffre de volet roulant.
Les trois produisent des surfaces froides, mais les traitements n'ont rien à voir entre eux.
Où se trouvent les principaux ponts thermiques en rénovation ?
L'ADEME recense, dans son dossier de référence sur l'isolation des maisons, les localisations les plus courantes. On les retrouve sur la quasi-totalité du parc ancien.
Quelles liaisons contrôler sur une maison ?
- Les jonctions entre la toiture et les murs.
- Les liaisons entre planchers et murs, en about de dalle comme en rive.
- Le pourtour des menuiseries : tableaux, appuis, linteaux, coffres de volets roulants.
- La jonction entre le balcon et le mur.
- Les montants d'ossature, chevrons, rails et fixations qui traversent l'isolant.
Pour chaque liaison, notez le système constructif, la présence d'isolant et le linéaire. Ce sont ces mètres qui serviront au calcul.
Pourquoi les balcons, nez de dalle et fixations sont-ils sensibles ?
Parce qu'ils créent une continuité de matière entre l'intérieur et l'extérieur. L'ADEME indique que la liaison entre dalle de balcon et mur génère un pont thermique important en isolation par l'extérieur, et que les solutions vont de la découpe partielle, qui laisse des ponts thermiques au droit des accroches, à la coupe totale avec structure porteuse indépendante. Même logique sous bardage : les montants créent des ponts thermiques, d'où la couche croisée qui les recouvre.
Comment repérer un pont thermique pendant une visite ?
En trois passes : lecture du bâti, indices visuels, mesure instrumentée. Aucune ne se suffit, leur recoupement fait le diagnostic.
Quels indices visuels rechercher ?
Les traces noires et les moisissures dans les angles, en pied de mur ou au pourtour des fenêtres. L'ADEME relie ces désordres aux zones de faiblesse de l'isolation : la vapeur d'eau se condense sur les points les plus froids de la paroi.
Ces indices orientent, ils ne concluent pas. Un angle moisi peut relever d'une ventilation défaillante. Relevez donc l'hygrométrie et l'état de la ventilation avant d'attribuer un désordre à une liaison.
Comment utiliser une caméra thermique correctement ?
La thermographie infrarouge visualise les températures de surface et met en évidence les zones anormalement froides. La norme qui encadre ces prestations est ISO 6781-1:2023 : méthode, matériel, qualification des opérateurs, restitution. Elle a remplacé l'ancienne ISO 6781:1983, retirée.
Deux limites à annoncer au client. L'image est qualitative : elle localise, elle ne donne ni valeur de ψ ni performance de paroi. Et elle ne distingue pas un pont thermique d'une infiltration d'air. Le Cerema précise que la thermographie couplée à une mise en dépression du local permet de visualiser ces infiltrations lorsque l'écart avec l'extérieur est suffisant, de l'ordre de 10 °C, tout en avertissant que les défauts d'isolation apparaissent eux aussi à l'image.
Un motif diffus, non aligné sur une liaison, oriente donc vers la fuite d'air, et seule une mesure d'étanchéité tranche.
Comment calculer les déperditions d'un pont thermique ?
Les Règles Th-Bat posent la règle : les déperditions des ponts thermiques linéaires se calculent en pondérant les coefficients linéiques par leurs longueurs, prises sur les dimensions intérieures des locaux, et celles des ponts thermiques ponctuels en pondérant les coefficients ponctuels par leur nombre.
Comment calculer un pont thermique linéaire avec ψ et sa longueur ?
La déperdition en W/K s'obtient en multipliant le coefficient linéique par le linéaire concerné, en mètres. Une liaison de 10 mètres affectée d'un ψ de 0,60 W/(m.K) pèse 6 W/K. C'est un exemple de calcul, pas une valeur de référence : le ψ réel dépend du système constructif, de la position de l'isolant et du détail de la liaison.
Comment intégrer un pont thermique ponctuel χ ?
Le coefficient χ s'ajoute directement, sans multiplication par une longueur, puisqu'il exprime déjà une déperdition en W/K. Les Règles Th-Bat précisent une convention utile : en calcul réglementaire, les coefficients linéiques inférieurs à 0,03 W/(m.K) peuvent être négligés, sauf pour les ponts thermiques intégrés aux parois.
Comment passer des W/K à une puissance perdue ?
En multipliant le coefficient global par l'écart entre température intérieure et extérieure. Avec les 6 W/K de l'exemple et un écart de 20 K, la liaison laisse passer 120 W. C'est cette conversion qui rend le sujet audible : le client réagit à des watts, pas à un ψ.
Quand utiliser une valeur par défaut et quand passer par un calcul détaillé ?
Pour les liaisons courantes, les valeurs par défaut du fascicule Th-Bat suffisent et sont celles utilisées en calcul réglementaire. La norme ISO 14683:2017 remplit le même rôle au niveau international, avec des méthodes simplifiées et des valeurs par défaut.
Pour un détail constructif particulier, le calcul relève de la norme ISO 10211:2017, qui définit les modèles géométriques en deux et trois dimensions permettant de calculer les flux thermiques et les températures de surface minimales, puis d'en déduire les transmissions linéiques et ponctuelles. Les Règles Th-Bat ajoutent trois exigences : résolution numérique par éléments finis ou différences finies, vérification des programmes selon l'annexe A de la norme, et maille inférieure à 25 mm dans la zone centrale pour les détails de gros œuvre.
Comment les ponts thermiques sont-ils pris en compte dans le DPE ?
Le DPE d'un logement repose sur la méthode conventionnelle 3CL-DPE 2021, définie par l'arrêté du 31 mars 2021 relatif au diagnostic de performance énergétique. Les caractéristiques des ponts thermiques font partie du descriptif technique exigé, au même titre que les parois et les baies.
Quelles liaisons la méthode 3CL prend-elle en compte ?
L'annexe de la méthode calcule ces déperditions à partir des coefficients de liaison et de leurs longueurs. Elle traite cinq liaisons : plancher bas et mur, plancher intermédiaire et mur, plancher haut et mur, refend et mur, menuiserie et mur. Les données d'entrée comprennent le type d'isolation, le nombre de niveaux, le retour d'isolation autour des menuiseries et la position des menuiseries dans l'épaisseur du mur.
Ce dernier point mérite d'être connu des équipes commerciales : la position de la fenêtre et le retour d'isolant changent le résultat. Pour le moteur de calcul, voir la méthode 3CL et le calcul réglementaire du DPE, et le guide complet sur le déroulement d'un DPE pas à pas.
Pourquoi le résultat conventionnel diffère-t-il de ce que vous constatez sur site ?
Parce que la méthode 3CL applique des valeurs et des scénarios d'usage normalisés, pas une mesure du flux réel de la maison visitée. Un pont thermique bien visible à la caméra peut donc peser modérément dans le calcul, et l'inverse est vrai aussi. Le DPE sert de repère, la visite technique sécurise la mise en œuvre.

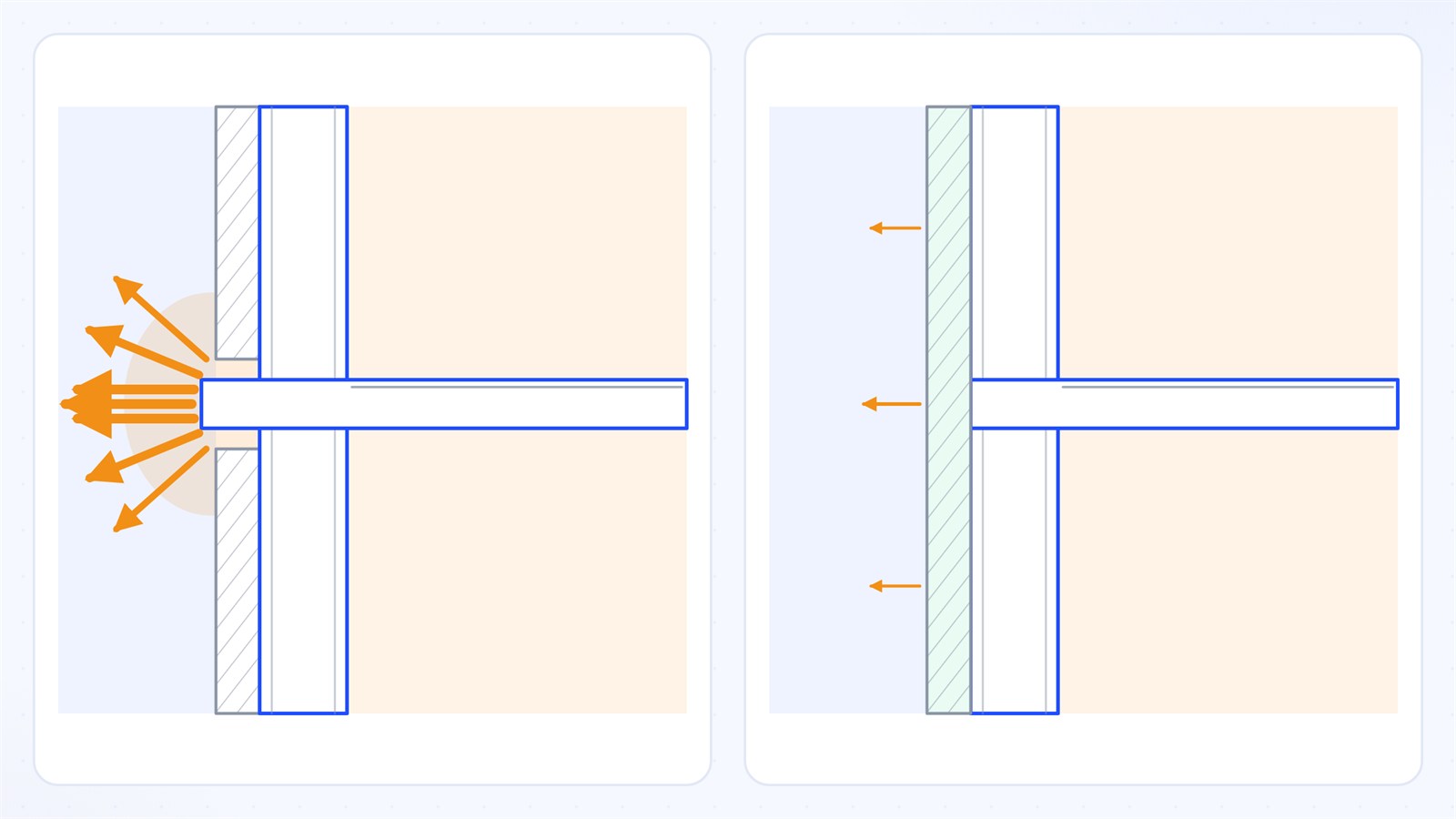

Comment traiter un pont thermique en rénovation ?
Le principe directeur est unique : rétablir la continuité de l'isolation et de l'étanchéité à l'air. L'ADEME le formule simplement, traiter les ponts thermiques passe par une bonne continuité de l'isolation. Le reste est affaire de technique adaptée au bâti.
Que règle une isolation par l'extérieur ?
Selon l'ADEME, elle traite un plus grand nombre de ponts thermiques et limite les effets de la condensation, grâce à la continuité de l'isolant au droit des planchers intermédiaires. Elle ne supprime pas toutes les liaisons pour autant : balcons, acrotères, tableaux de fenêtres et fixations traversantes restent à traiter point par point. Le guide technique et commercial de l'isolation thermique par l'extérieur pour les pros RGE détaille les exigences et le chiffrage.
Que peut-on corriger avec une isolation par l'intérieur ?
L'isolation par l'intérieur laisse par construction les planchers et les refends traverser le plan isolant. Le traitement consiste à limiter l'effet de ces liaisons : retours d'isolant sur les parois perpendiculaires et autour des menuiseries, soin particulier sur les jonctions avec la toiture et le plancher bas.
Comment traiter les menuiseries, les planchers et les balcons ?
- Menuiseries : soigner le recouvrement entre isolant et dormant. L'ADEME rappelle que placer le coffre de volet roulant côté extérieur du plan d'étanchéité à l'air réduit les risques d'infiltration et de pont thermique.
- Planchers bas : assurer la continuité entre l'isolation du plancher et celle du mur, sans zone non isolée en périphérie.
- Balcons : arbitrer entre découpe partielle et coupe totale avec structure porteuse indépendante.
- Ossatures et bardages : prévoir une couche croisée recouvrant les montants.
Comment contrôler le résultat avant la réception ?
Les retours d'expérience du Cerema sur les rénovations basse consommation insistent sur deux points. Les interfaces entre lots s'étudient en amont : menuiseries et isolation, toiture et parois verticales, planchers intermédiaires, soubassements, nez de dalle. Et elles se consignent dans un plan de traitement de l'enveloppe, contrôlé par thermographie avant que les parements ne referment tout.
Que faut-il retenir avant de chiffrer les travaux ?
- Un pont thermique est un problème de continuité, pas d'épaisseur. Ajouter des centimètres ne le corrige pas.
- ψ se multiplie par une longueur, χ se compte à l'unité, U ne concerne que la paroi courante.
- Somme des ψ multipliés par leurs longueurs, plus somme des χ, le tout multiplié par l'écart de température : des watts.
- La caméra localise, elle ne quantifie pas et ne distingue pas seule une fuite d'air.
- Les interfaces entre lots se décident avant le chantier et se contrôlent avant la fermeture des parements.
Comment intégrer les ponts thermiques dans une proposition commerciale ?
Le sujet est technique, mais il se vend. Un client qui voit la liaison responsable de son mur froid comprend pourquoi le devis contient un poste qu'il n'avait pas demandé. Encore faut-il arriver préparé. Alexandre Richard, Eco Habitat Sud Ouest : « On ne peut pas se pointer chez un client sans avoir préparé son rendez-vous. »
C'est le rôle de kelvin°. La plateforme analyse l'enveloppe du logement à partir de son adresse, construit des scénarios chiffrés, calcule les aides et projette le gain de performance. Le traitement des liaisons prend alors sa place dans un scénario cohérent au lieu d'être ajouté en fin de devis. Notre article sur le chiffrage d'un chantier d'ITE avec kelvin° déroule le parcours complet.
{{cta}}
Dernier point de vigilance. Les Règles Th-Bat citées ici sont la référence de méthode pour le calcul. Les exigences réglementaires, elles, dépendent de la nature et de l'ampleur des travaux engagés. Vérifiez le texte applicable à votre opération avant de vous engager sur une performance contractuelle.
